Client : Aéroport Toulouse-Blagnac
Réalisation : Septembre 2026
Chez Blanc Radiocom, nous concevons et fournissons des solutions de radiocommunication professionnelles adaptées aux contraintes spécifiques de chaque environnement opérationnel.
Pour notre client Aéroport Toulouse-Blagnac, nous avons fourni et assemblé un goniomètre VHF portable, développé autour d’un terminal ICOM ID-52E, d’une antenne VHF directive et d’un atténuateur réglable.
Cette solution permet de disposer d’un ensemble portable destiné à la localisation directionnelle de balises émettant dans la bande VHF, en s’appuyant sur le niveau relatif du signal reçu par le terminal.
L’ensemble a été conçu, assemblé, configuré et livré prêt à l’utilisation, avec une notice d’utilisation dédiée.
LE CONTEXTE : LOCALISER UNE BALISE VHF AVEC UNE SOLUTION PORTABLE
La localisation d’une balise VHF nécessite de pouvoir identifier la direction dans laquelle se trouve la source d’émission.
Pour répondre à ce besoin, l’utilisation d’une antenne directive permet de rechercher la direction de la balise en observant l’évolution du niveau de réception du signal.
L’objectif était donc de proposer à l’Aéroport Toulouse-Blagnac un équipement regroupant dans un même ensemble portable les différents éléments nécessaires à cette recherche directionnelle :
- un terminal radio VHF ;
- une antenne directive ;
- un atténuateur réglable ;
- les liaisons coaxiales nécessaires ;
- un assemblage mécanique permettant de réunir l’ensemble.
Le résultat est un équipement pré-monté, prêt à être utilisé sur le terrain.
NOTRE SOLUTION : UN GONIOMÈTRE VHF PORTABLE SUR BASE ICOM

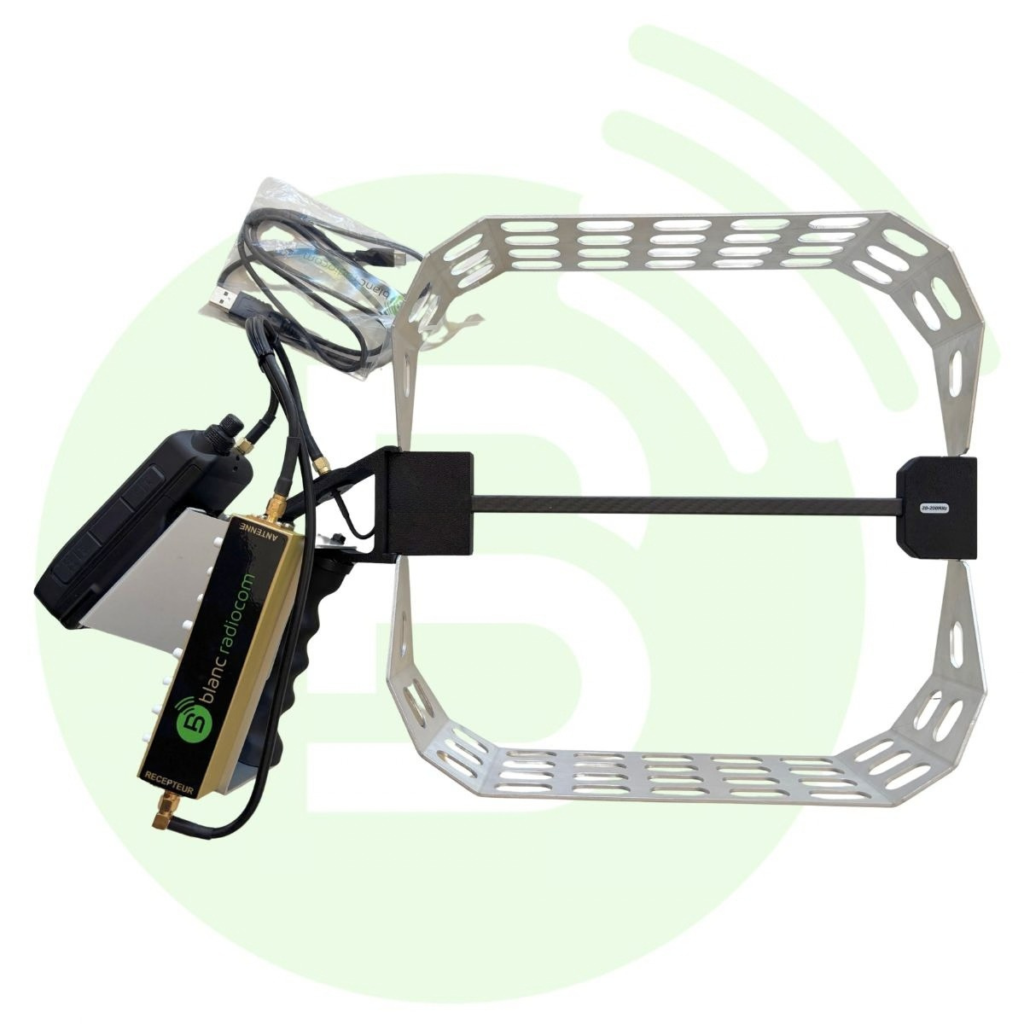

Pour répondre à ce besoin, Blanc Radiocom a fourni et intégré un goniomètre VHF portable basé sur un terminal ICOM ID-52E.
L’ensemble associe le terminal radio, l’antenne directive et l’atténuateur dans une configuration unique et facilement transportable.

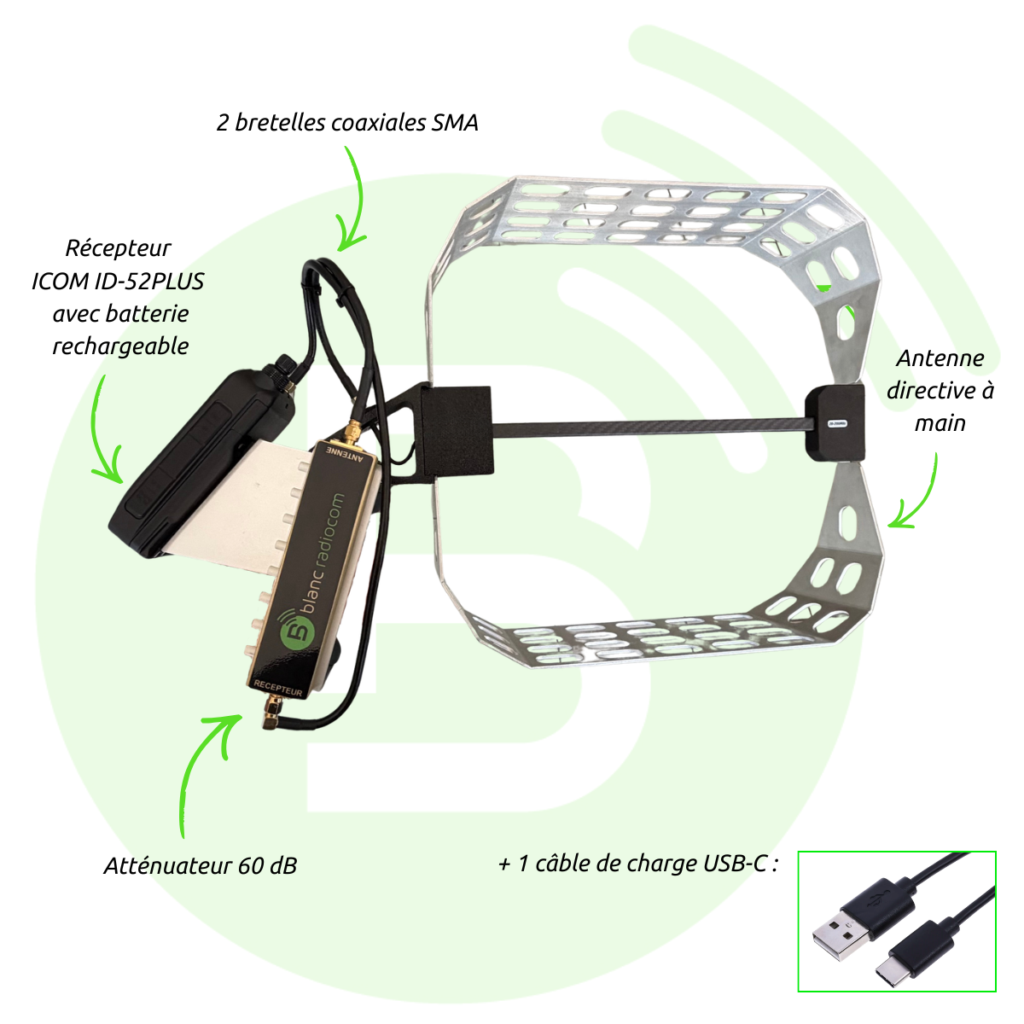

Le VHF-BeaconFinder comprend notamment :
- Un terminal ICOM ID-52E / ID-52PLUS avec batterie rechargeable ;
- une pince et un cordon de charge ;
- une antenne VHF directive manuelle 20–200 MHz avec poignée ;
- un atténuateur à boutons réglable jusqu’à 60 dB ;
- deux bretelles coaxiales courtes RG58 SMA ;
- l’assemblage mécanique complet de l’ensemble ;
- la configuration du terminal sur deux fréquences prédéfinies ;
- l’édition et la fourniture d’une notice d’utilisation dédiée.
Le goniomètre pèse environ 1,080 kg, pour des dimensions approximatives de 50 × 12 × 31 cm.
UNE ANTENNE DIRECTIVE POUR RECHERCHER LA DIRECTION DE LA BALISE
L’un des éléments essentiels du goniomètre est son antenne VHF directive à main.
Son caractère directif permet de rechercher la direction de la balise en s’appuyant sur le niveau de réception de la porteuse reçue par le terminal radio.
Lors de l’utilisation, l’antenne est maintenue perpendiculairement au sol et l’opérateur effectue un balayage de l’horizon.
Lorsque la balise est à portée, le signal sonore est audible et le niveau relatif de réception apparaît sur le barregraphe de l’afficheur du terminal.
Le niveau de réception le plus élevé permet alors d’identifier la direction de la balise.
Cette méthode permet ainsi de transformer le terminal radio en véritable outil de recherche directionnelle, sans multiplier les équipements indépendants.

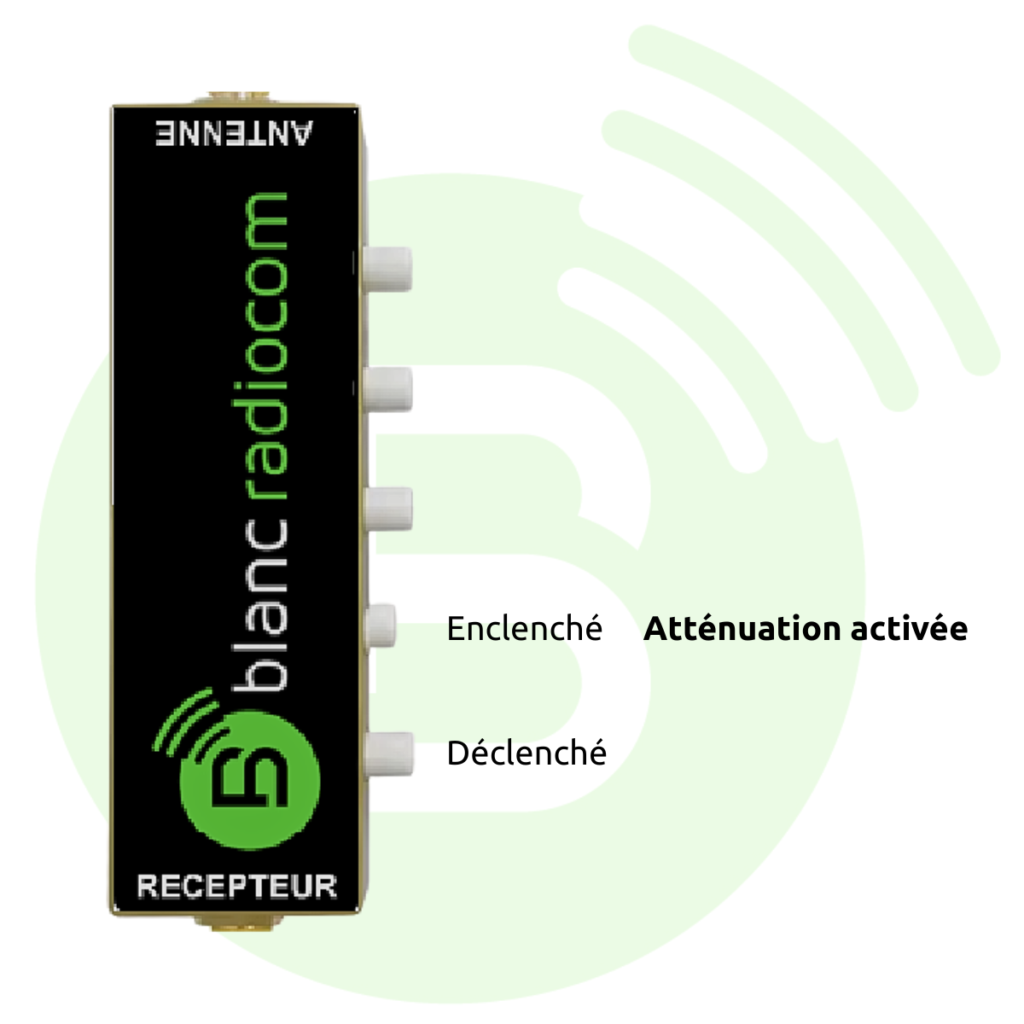

UN ATTÉNUATEUR RÉGLABLE POUR ADAPTER LE NIVEAU DE RÉCEPTION
À proximité de la source d’émission, le niveau du signal reçu peut devenir important. L’ensemble intègre donc un atténuateur réglable jusqu’à 60 dB.
À grande distance, l’atténuation peut être laissée au minimum afin de compenser la faiblesse du signal.
À mesure que l’opérateur se rapproche de la balise et que le niveau de réception augmente, l’atténuation peut être ajustée afin de conserver un niveau exploitable sur le récepteur.
L’atténuateur est intégré directement dans l’ensemble et relié au terminal par les bretelles coaxiales SMA, ce qui évite d’avoir à manipuler plusieurs équipements séparés.
Les valeurs d’atténuation sont combinables, permettant ainsi de disposer d’un grand nombre de configurations.
DEUX FRÉQUENCES VHF PRÉPROGRAMMÉES
Afin de simplifier l’utilisation du goniomètre, nous avons également configuré le terminal ICOM sur deux fréquences prédéfinies :
- 121,500 MHz
- 121,375 MHz
Ces deux canaux sont préprogrammés dans le portatif afin de permettre à l’utilisateur de sélectionner directement la fréquence souhaitée depuis le mode mémoire.
Le terminal permet également une sélection manuelle d’autres fréquences dans une plage allant de 118 à 136 MHz, offrant une possibilité d’adaptation à d’autres besoins de recherche VHF.
UN ENSEMBLE MÉCANIQUE INTÉGRÉ ET PRÊT À L'EMPLOI
Au-delà de la fourniture des différents composants radio, notre intervention a également porté sur l’assemblage mécanique de l’ensemble.
L’objectif était de réunir le terminal, l’antenne directive, l’atténuateur et les différentes liaisons coaxiales dans une configuration unique, facilement manipulable.
Les différents éléments sont ainsi pré-montés et l’ensemble est livré prêt à être utilisé.
Cette approche permet à l’utilisateur de disposer directement d’un équipement complet, sans avoir à réaliser lui-même le montage et le raccordement des différents éléments.
UNE CONFIGURATION PENSÉE POUR UNE UTILISATION OPÉRATIONNELLE
La conception du VHF-BeaconFinder ne s’est pas limitée à l’association de plusieurs équipements standards.
Nous avons assuré la configuration du terminal, l’intégration mécanique des composants, le raccordement des éléments coaxiaux ainsi que la réalisation d’une notice d’utilisation spécifique à l’ensemble fourni.
La procédure de démarrage permet notamment de vérifier les connexions SMA, de mettre le terminal sous tension, de sélectionner le canal souhaité, puis de procéder au balayage de l’horizon avec l’antenne directive.
Cette documentation accompagne ainsi l’équipement et fournit à l’utilisateur les principales étapes nécessaires à sa mise en service.
LES AVANTAGES POUR L'UTILISATEUR
Portable
Un ensemble regroupant le terminal radio, l'antenne directive et l'atténuateur dans une configuration unique, avec un poids d'environ 1,080 kg.
Directionnel
L'antenne directive permet de rechercher la direction de la balise en s'appuyant sur le niveau relatif du signal reçu.
Réglable
L'atténuateur intégré permet d'adapter le niveau de réception lorsque l'utilisateur se rapproche de la source d'émission.
Préconfiguré
Deux fréquences sont directement disponibles dans la mémoire du terminal : 121,500 MHz et 121,375 MHz.
Prêt à l'emploi
L'ensemble est pré-monté, raccordé et configuré avant livraison afin de pouvoir être utilisé directement.
Personnalisé
La solution a été assemblée et configurée par Blanc Radiocom afin de répondre au besoin spécifique identifié pour l'Aéroport Toulouse-Blagnac.
UNE SOLUTION DE GONIOMÉTRIE VHF ADAPTÉE À L'AÉROPORT TOULOUSE-BLAGNAC
Avec cette réalisation, Blanc Radiocom a équipé l’Aéroport Toulouse-Blagnac d’un goniomètre VHF portable destiné à la localisation directionnelle de balises VHF.
Cette réalisation illustre notre capacité à aller au-delà de la simple fourniture de matériel radio, en proposant des solutions intégrées associant équipement, assemblage, configuration et documentation.
Le VHF-BeaconFinder regroupe ainsi dans un même équipement un terminal ICOM, une antenne directive, un atténuateur réglable et les éléments mécaniques et coaxiaux nécessaires à son utilisation.
Chez Blanc Radiocom, nous pouvons vous accompagner dans la définition de solutions de radiocommunication adaptées à vos contraintes opérationnelles, qu’il s’agisse de fourniture d’équipements, d’intégration, de configuration ou de réalisation sur mesure.
